Hekim Profile

C Profil

C Profil Nedir?

Çelik malzemeden üretilen ve yapı elemanlarından biri olan C profil, farklı ölçülerde hazırlanan delikli profiller olarak öne çıkar. Yüksek teknolojili projelerde kullanılabilen C profilin imalatı, çelik levhaların haddeleme yöntemiyle ideal boyutlara getirilmesiyle başlar. Özel makinelerle kesilip bükülen levhalar istenilen şekillere getirilerek C profiller elde edilir. Bilgisayar kontrollü bu profillerin 3 boyutlu çizimlerinin yüklenmesi sayesinde istenilen her noktaya delik açılabilir. Bu sayede C profil seçenekleri projeye uygun hale getirilebilir.

C Profil Çeşitleri Nelerdir?

Yaygın bir kullanım alanına sahip olan C profil envanterleri, çeşitli ihtiyaçlara yanıt vermek üzere C ve C Plus olarak farklı tasarımlar sunar.

C Profil Özellikleri

Çelik malzeme kullanılarak üretilen C profiller, gönül rahatlığı ile tercih edilebilir. C profiller; istenilen boyutlarda ve delik sayılarında üretilerek kullanıma sunulur. Akıllı vidalar ile montajı gerçekleştirilebilen C profil alternatifleri, galvaniz kaplama özelliği sayesinde de korozyona karşı yüksek mukavemet gösterir. 16.000 mm boya kadar üretilebilme imkanına sahip olan C profil seçenekleri, yapılarda güvenle kullanılabilir.

C Profil Avantajları

Mukavemet açısından yüksek taşıma kapasitelerine sahip olan C profiller, ağır hadde profilleri tercih edilerek üretilen seçeneklere kıyasla daha avantajlı bir performans ortaya koyar. Malzeme ve fiyat noktasında %40 oranında daha verimli bir kullanım sunan C profillerin yüksek üretim hızları, kısa süre içinde materyal temini gerçekleştirmenize imkan sunar. Çelik bina yapımlarına kolaylık sağlayan bu malzemlerin kolayca sevk ve monte edilebilmesi, güvenilir ve ekonomik fırsatları beraberinde getirir.Yatay yapıya sahip olduğundan çeşitli alanlarda kullanımı oldukça kolaydır.

C Profil Kullanım Alanları Nedir?

Sıklıkla inşaat sektöründe kullanılan C profil alternatifleri, farklı uygulamalarda gönül rahatlığıyla tercih edilebilir. Güneş enerjisi santralleri betonarme yapıların çatı, duvar ve zemin sistemlerinin desteklenmesi için tercih edilen C profil seçenekleri, prefabrik yapılarda da sıkça kullanılır. Bölme duvarlar, iklimlendirme tesisleri, kaplama işlemleri, izolasyon, asma tavan sistemleri, giydirme duvar sistemleri, cephe kaplamalarında C profiller kullanılır.

C Profil Fiyatları

Gerek kolay montajı gerekse düşük maliyeti sayesinde kullanıcıların ilk tercihleri arasında yer alan C profil çeşitleri, uygun fiyat avantajlarını beraberinde getirir. Bu bağlamda duvar ve tavan C fiyatları kaliteye makul sınırlar dahilinde ulaşabilmeniz adına cazip fırsatlar sunar. C profil fiyatları üzerinde belirleyici olan bazı noktalar bulunur. Profilin kalınlığı, ölçüsü ve üretim malzemesi fiyat üzerinde belirleyici olur. Bu sebeple fiyatlar tercih edilen profilin özelliklerine göre değişkenlik gösterir. Yapılarınızda tercih etmek üzere projenize uygun olan C profillere, özel ölçülerde üretim gerçekleştiren Hekim Profil ayrıcalıklarıyla sahip olabilirsiniz.

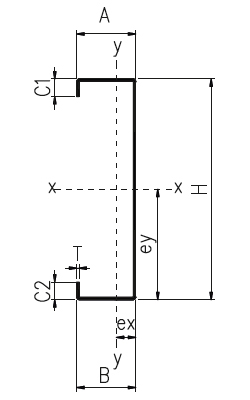

  • H Yükseklik
  • A Üst kenar yüksekliği
  • B Alt kenar yüksekliği
  • C1 Üst tırnak genișliği
  • C2 Alt tırnak genișliği
  • T Kalınlık

c-profil

  •   (mm)
  • H 100-400
  • A 50-100
  • B 50-100
  • C1 15-30
  • C2 15-30
  • T 1.00-4.00

c

C Profil farklı sektörlerde ve değişik ebatlarda kullanıldığı için tasarımcı ve kullanıcı tarafından profillere estetik ve kullanımını kolaylaştırmak adına delik ilaveleri yapılmaktadır. Delikli tercih edilen bu profiller üstün teknolojiye sahip üretim hatları ile proje detaylarına göre talep edilen ölçü ve eksende delik delme, çapaksız kesim, profiller üzerine mürekkep püskürtmeli markalama, kişi ve kurumlara özel paketlemeler ile talep edilen boy ve ölçülerde üretilmektedir. Bilgisayar kontrollü, tam otomatik ve yüksek kapasiteye sahip üretim hatlarına tasarlanan bu profillerin 3 boyutlu çizimlerin yüklenmesi sayesinde profillerin istenilen tüm noktalarına delik açılabilmektedir. 16.000 mm boyda, 1,00-4,00 mm arasında, ST37-ST52 sertlikte, 400 mm web ölçüsünde ve 100 mm flanş ölçülerinde üretilebilmektedir.

Yeni üretim hatlarımıza en son teknolojiden faydalanılarak gelen müşteri taleplerini karşılamak için çeşitli opsiyonlar kazandırılmıştır. Bu özelliklerden bir tanesi de C profile kazandırılan PLUS özelliğidir. Elde edilen C PLUS profili sayesinde profile kazandırılan extra büküm ile profilin mukavemeti arttırılmıştır.

C profil ürünleri değişik bir çok sektörde farklı amaçlar için tercih edilebilir. Bu sektörlerin başında inşaat, çelik yapı, hafif çelik yapı, otomotiv, elektrik-elektronik, metal eşya, enerji, v.b. sektörleri gelmektedir. C profiller endüstriyel yapılarda ve çelik binalarda taşıyıcı ya da yardımcı eleman olarak tercih edilebilmektedir. Bu profiller; CEE profil, C profil, CC profil, C aşık profili, C kuşak profili, çatı profili, cephe profili, hafif çelik yapı profili, çelik konstrüksiyon profili, ağır çelik bina profili, delikli C profili, çekme C profili, Özel imalar yapı profili, çelik bina profili, prefabrik yapı profili, özel imalat C profili, prefabrike bina profili, karkas profili, makas profili, çelik çatı profili v.b. isimler altında kullanılmaktadır.

C profiller sırt sırta montaj edilerek taşıyıcı kolon, taşıyıcı kiriş veya örme makas şeklinde tercih edilebilir. Bununla birlikte aşırı yüklere maruz kalan ağır çelik endüstriyel yapılarda taşıyıcı ürün olarak tercih edilebildiği gibi yardımcı ürün olarak aşık, kuşak ve cephe profili olarak ta tercih edilebilir. Hafif çelik binalar, depolar, hangarlar ve hayvan barınakları gibi endüstriyel olmayan çelik yapılarda taşıyıcı kolon, kiriş ve çatı makası olarak kullanılmaktadır.

Özel olarak çizilen projelere uygun olarak malzeme özelliklerinde kaplama ve mekaniksel tercihler yapılabilir. Malzemelerin özellikleri gelen yüklere göre sert ya da yumuşak olarak, korozyona karşı dayanımı da galvaniz kaplama kalınlığı veya sıcak sac üzeri boya şeklinde tercih edilebilir.

C profiller mukavemet olarak yüksek taşıma kapasitelerine sahip olması nedeni ile; ağır hadde profilleri kullanılarak üretilmiş yapılara nazaran %40′ a varan malzeme ve fiyat avantajı sağlamaktadır. Bununla birlikte yüksek üretim hızı, temin kolaylığı, sevkiyat rahatlığı ve montaj kolaylığı sağladığı için çelik bina yapımlarını süratli, güvenilir ve ekonomik hale getirmiştir.

C profiller ince cidarlı saclardan elde edildiği için kullanıldığı çelik yapılarda kaplama malzemesi olarak tercih edilen savdviç panel yada trapez sacların montajları akıllı vidalarla rahat bir şekilde yapılabilmektedir.

C profiller çatılarda, kirişlerde ya da kolonlarda parça kopmaları yaşanmadığı için daha güvenilir ve tercih edilen bir sistemdir. Gelişmiş ülkelerin vazgeçilmezi olan çelik konstrüksiyon yapı sistemleri özellikle deprem ve doğal afet kuşağında bulunan ülkeler içinde en uygun yapı sistemidir. Bunun dışında taşıma, parça ekleme ve çıkarma kolaylığı, çevre dostu ve geri dönüşümlü malzemeler olması sebebi ile daha sık tercih edilmektedir.

90° köșelerdeki büküm yarıçapı: min. 3.00 mm
Tüm ebatlar TS EN 1993-1-3 standartına uygundur.
Malzeme: S390GD + Z / S350GD+Z / DX51D+Z / S235 JR / S355

C Profil Teknik Detay Tablosu

  H A B C1 C2 T Radius ~Açılım Ağırlık Alan Kuvvetli Eksen (x-x) Zayıf Eksen (y-y) Ağırlık Merkezi
Profil mm mm mm mm mm mm mm mm kg/m cm2 lx(cm4) Sx(cm3) rx(cm) ly(cm4) Sy(cm3) ry(cm) ex(cm) ey(cm)
C400x100x27x4 400 100 100 27 27 4 3 625 19,61 24,99 5635,3 281,76 14,96 286,98 37,57 3,38 2,36 0
C400x100x26x3,5 400 100 100 26 26 3,5 3 625 17,19 21,9 4949,47 247,47 14,98 251,78 32,84 3,38 2,33 0
C400x100x24x3 400 100 100 24 24 3 3 625 14,72 18,75 4239,79 211,99 15 212,94 27,59 3,36 2,28 0
C400x100x22x2,5 400 100 100 22 22 2,5 3 625 12,25 15,61 3530,39 176,52 15,01 174,94 22,52 3,34 2,23 0
C400x100x21x2 400 100 100 21 21 2 3 625 9,82 12,51 2834,51 141,73 15,03 140,23 17,99 3,34 2,2 0
C400x90x24x4 400 90 90 24 24 4 3 600 18,8 23,95 5248,57 262,43 14,75 209,78 29,93 2,95 1,99 0
C400x90x23x3,5 400 90 90 23 23 3,5 3 600 16,48 20,99 4609,66 230,48 14,77 184,04 26,16 2,95 1,96 0
C400x90x21x3 400 90 90 21 21 3 3 600 14,11 17,97 3946,66 197,33 14,78 155,27 21,91 2,93 1,91 0
C400x90x19x2,5 400 90 90 19 19 2,5 3 600 11,74 14,96 3284,55 164,23 14,79 127,22 17,83 2,91 1,86 0
C400x90x18x2 400 90 90 18 18 2 3 600 9,41 11,99 2637,01 131,85 14,81 101,96 14,23 2,91 1,84 0
C380x100x25x4 380 100 100 25 25 4 3 600 18,86 24,03 4938,82 259,94 14,28 274,37 36,03 3,37 2,38 0
C380x100x23x3,5 380 100 100 23 23 3,5 3 600 16,48 20,99 4318,95 227,31 14,3 236,72 30,87 3,35 2,33 0
C380x100x22x3 380 100 100 22 22 3 3 600 14,15 18,03 3716,16 195,59 14,32 203,33 26,42 3,35 2,3 0
C380x100x20x2,5 380 100 100 20 20 2,5 3 600 11,78 15,01 3094,22 162,85 14,33 166,88 21,53 3,33 2,25 0
C380x100x19x2 380 100 100 19 19 2 3 600 9,44 12,03 2484,62 130,77 14,35 133,72 17,19 3,33 2,22 0
C350x70x20x4 350 70 70 20 20 4 3 500 15,72 20,03 3245,73 185,47 12,67 99,16 17,95 2,22 1,48 0
C350x70x18x3,5 350 70 70 18 18 3,5 3 500 13,73 17,49 2835,1 162,01 12,68 85,01 15,26 2,2 1,43 0
C350x70x16x3 350 70 70 16 16 3 3 500 11,75 14,97 2425,25 138,59 12,69 71,27 12,68 2,18 1,38 0
C350x70x15x2,5 350 70 70 15 15 2,5 3 500 9,82 12,51 2029,35 115,96 12,71 59,52 10,54 2,18 1,35 0
C350x66x17x2 350 66 66 17 17 2 3 500 7,84 9,99 1612,17 92,12 12,68 44,33 8,34 2,1 1,28 0
C320x80x24x4 320 80 80 24 24 4 3 500 15,66 19,95 2864,8 179,05 11,93 147,49 24,37 2,71 1,95 0
C320x80x23x3,5 320 80 80 23 23 3,5 3 500 13,73 17,49 2518,82 157,43 11,95 129,54 21,31 2,71 1,92 0
C320x80x21x3 320 80 80 21 21 3 3 500 11,75 14,97 2157,82 134,86 11,97 109,29 17,83 2,69 1,87 0
C320x80x19x2,5 320 80 80 19 19 2,5 3 500 9,78 12,46 1796,75 112,3 11,98 89,54 14,48 2,67 1,82 0
C320x80x18x2 320 80 80 18 18 2 3 500 7,84 9,99 1444 90,25 12 71,82 11,57 2,68 1,79 0
C300x90x24x4 300 90 90 24 24 4 3 500 15,66 19,95 2627,19 175,15 11,42 194,34 29,21 3,11 2,35 0
C300x90x23x3,5 300 90 90 23 23 3,5 3 500 13,73 17,49 2310,42 154,03 11,45 170,58 25,54 3,11 2,32 0
C300x90x21x3 300 90 90 21 21 3 3 500 11,75 14,97 1980,38 132,03 11,46 144,05 21,39 3,09 2,27 0
C300x90x19x2,5 300 90 90 19 19 2,5 3 500 9,78 12,46 1649,9 109,99 11,48 118,14 17,4 3,07 2,21 0
C300x90x18x2 300 90 90 18 18 2 3 500 7,84 9,99 1326,26 88,42 11,5 94,72 13,89 3,07 2,18 0
C300x89x18x1,5 300 89 89 18 18 1,5 3 500 5,9 7,51 998,01 66,53 11,52 70,58 10,45 3,06 2,15 0
C280x100x24x4 280 100 100 24 24 4 3 500 15,66 19,95 2382,5 170,18 10,88 247,55 34,32 3,51 2,79 0
C280x100x23x3,5 280 100 100 23 23 3,5 3 500 13,73 17,49 2095,78 149,7 10,9 217,19 29,99 3,51 2,76 0
C280x100x21x3 280 100 100 21 21 3 3 500 11,75 14,97 1797,43 128,39 10,92 183,58 25,16 3,49 2,7 0
C280x100x20x2,5 280 100 100 20 20 2,5 3 500 9,82 12,51 1505,6 107,54 10,95 153,33 20,93 3,49 2,67 0
C250x75x22x4 250 75 75 22 22 4 3 414 13,02 16,59 1508,35 120,67 9,48 112,8 20,53 2,59 2,01 0
C250x75x21x3,5 250 75 75 21 21 3,5 3 414 11,42 14,55 1328,02 106,24 9,51 99,11 17,95 2,6 1,98 0
C250x75x19x3 250 75 75 19 19 3 3 414 9,77 12,45 1138,63 91,09 9,53 83,53 14,98 2,58 1,93 0
C250x75x17x2,5 250 75 75 17 17 2,5 3 414 8,13 10,36 948,78 75,9 9,54 68,34 12,14 2,56 1,87 0
C250x75x16x2 250 75 75 16 16 2 3 414 6,52 8,31 763,48 61,08 9,57 54,83 9,69 2,56 1,84 0
C250x75x15x1,5 250 75 75 15 15 1,5 3 414 4,91 6,25 575,92 46,07 9,59 41,23 7,25 2,57 1,81 0
C220x80x24x4 220 80 80 24 24 4 3 400 12,52 15,95 1171,28 106,48 8,52 132,21 23,52 2,86 2,38 0
C220x80x23x3,5 220 80 80 23 23 3,5 3 400 10,98 13,99 1032,24 93,84 8,55 116,21 20,57 2,87 2,35 0
C220x80x21x3 220 80 80 21 21 3 3 400 9,4 11,97 886,37 80,58 8,57 98,2 17,22 2,85 2,3 0
C220x80x19x2,5 220 80 80 19 19 2,5 3 400 7,81 9,96 739,68 67,24 8,59 80,57 13,99 2,84 2,24 0
C220x80x18x2 220 80 80 18 18 2 3 400 6,27 7,99 595,76 54,16 8,62 64,68 11,17 2,84 2,21 0
C220x80x16x1,5 220 80 80 16 16 1,5 3 400 4,7 5,98 447,19 40,65 8,64 47,67 8,15 2,82 2,15 0
C200x80x22x4 200 80 80 22 22 4 3 375 11,76 14,99 926,31 92,63 7,81 123,64 22,23 2,85 2,44 0
C200x80x21x3,5 200 80 80 21 21 3,5 3 375 10,32 13,15 816,82 81,68 7,84 108,64 19,43 2,86 2,41 0
C200x80x19x3 200 80 80 19 19 3 3 375 8,83 11,25 701,61 70,16 7,86 91,69 16,23 2,84 2,35 0
C200x80x17x2,5 200 80 80 17 17 2,5 3 375 7,34 9,36 585,65 58,56 7,89 75,13 13,16 2,83 2,29 0
C200x80x16x2 200 80 80 16 16 2 3 375 5,9 7,51 471,93 47,19 7,91 60,29 10,51 2,83 2,26 0
C180x70x21x4 180 70 70 21 21 4 3 333 10,44 13,31 658,09 73,12 6,98 84,13 17,35 2,5 2,15 0
C180x70x20x3,5 180 70 70 20 20 3,5 3 333 9,17 11,68 580,91 64,55 7,01 73,99 15,17 2,5 2,12 0
C180x70x18x3 180 70 70 18 18 3 3 333 7,84 9,99 499,2 55,47 7,03 62,37 12,64 2,49 2,07 0
C180x70x16x2,5 180 70 70 16 16 2,5 3 333 6,52 8,31 416,83 46,31 7,06 51,02 10,22 2,47 2,01 0
C180x70x15x2 180 70 70 15 15 2 3 333 5,24 6,67 336,21 37,36 7,08 40,97 8,16 2,47 1,98 0
C160x80x21x4 160 80 80 21 21 4 3 333 10,44 13,31 547,31 68,41 6,37 112,57 21,12 2,89 2,67 0
C160x80x20x3,5 160 80 80 20 20 3,5 3 333 9,17 11,68 483,53 60,44 6,4 98,95 18,46 2,89 2,64 0
C160x80x18x3 160 80 80 18 18 3 3 333 7,84 9,99 416,15 52,02 6,42 83,53 15,41 2,88 2,58 0
C160x80x16x2,5 160 80 80 16 16 2,5 3 333 6,52 8,31 348 43,5 6,45 68,44 12,49 2,86 2,52 0
C150x80x24x3,5 150 80 80 24 24 3,5 3 333 9,12 11,61 424,41 56,59 6,01 103,89 20,13 2,97 2,84 0
C150x80x23x3 150 80 80 23 23 3 3 333 7,84 9,99 367,68 49,02 6,04 89,56 17,25 2,98 2,81 0
C150x80x21x2,5 150 80 80 21 21 2,5 3 333 6,52 8,31 308,22 41,1 6,07 73,74 14,05 2,97 2,75 0
C150x80x20x2 150 80 80 20 20 2 3 333 5,24 6,67 249,12 33,22 6,1 59,29 11,23 2,97 2,72 0
C150x80x18x1,5 150 80 80 18 18 1,5 3 333 3,92 4,99 187,79 25,04 6,13 43,86 8,21 2,96 2,66 0
C140x75x19x4 140 75 75 19 19 4 3 300 9,38 11,95 379,07 54,15 5,59 87,98 17,8 2,69 2,56 0
C140x75x16x3 140 75 75 16 16 3 3 300 7,04 8,97 288,82 41,26 5,64 65,17 12,94 2,68 2,46 0
C140x70x19x2,5 140 70 70 19 19 2,5 3 300 5,85 7,46 237,02 33,86 5,62 50,12 10,79 2,58 2,36 0
C140x70x18x2 140 70 70 18 18 2 3 300 4,7 5,99 191,74 27,39 5,64 40,32 8,63 2,59 2,33 0
C140x70x16x1,5 140 70 70 16 16 1,5 3 300 3,52 4,48 144,53 20,65 5,67 29,76 6,29 2,57 2,27 0
C120x60x16x3 120 60 60 16 16 3 3 250 5,86 7,47 172,08 28,68 4,77 35,46 8,88 2,17 2,01 0
C120x60x15x2,5 120 60 60 15 15 2,5 3 250 4,91 6,26 145,27 24,21 4,8 29,73 7,39 2,17 1,98 0
C120x57x16x2 120 57 57 16 16 2 3 250 3,92 4,99 115,14 19,19 4,79 22,2 5,82 2,1 1,89 0
C120x57x15x1,5 120 57 57 15 15 1,5 3 250 2,95 3,76 87,49 14,58 4,82 16,77 4,36 2,11 1,86 0
C120x55x16x1,2 120 55 55 16 16 1,2 3 250 2,36 3,01 69,6 11,6 4,81 12,85 3,48 2,07 1,81 0
C120x55x15x1 120 55 55 15 15 1 3 250 1,97 2,5 58,08 9,68 4,82 10,6 2,85 2,06 1,78 0
C100x65x19x4 100 65 65 19 19 4 3 240 7,49 9,55 155,56 31,11 4 54,46 13,52 2,37 2,47 0
C100x65x18x3,5 100 65 65 18 18 3,5 3 240 6,59 8,39 138,32 27,66 4,03 48 11,83 2,37 2,44 0
C100x65x17x3 100 65 65 17 17 3 3 240 5,67 7,23 120,45 24,09 4,05 41,43 10,13 2,38 2,41 0
C100x65x15x2,5 100 65 65 15 15 2,5 3 240 4,71 6,01 101,35 20,27 4,09 33,95 8,18 2,37 2,35 0
C100x60x18x2 100 60 60 18 18 2 3 240 3,76 4,79 79,36 15,87 4,06 24,67 6,54 2,26 2,23 0
C100x60x17x1,5 100 60 60 17 17 1,5 3 240 2,84 3,61 60,48 12,1 4,09 18,65 4,91 2,27 2,2 0
C100x60x15x1,2 100 60 60 15 15 1,2 3 240 2,25 2,87 48,43 9,69 4,11 14,5 3,75 2,25 2,14 0
C100x60x15x1 100 60 60 15 15 1 3 240 1,89 2,4 40,72 8,14 4,12 12,25 3,17 2,26 2,14 0
C100x50x15x2,5 100 50 50 15 15 2,5 3 212 4,13 5,26 83,52 16,7 3,96 17,8 5,42 1,83 1,72 0
C100x50x15x2 100 50 50 15 15 2 3 212 3,35 4,27 68,4 13,68 3,99 14,76 4,5 1,85 1,72 0
C100x50x15x1,5 100 50 50 15 15 1,5 3 217 2,55 3,25 52,51 10,5 4,01 11,48 3,5 1,88 1,72 0
C100x50x15x1,2 100 50 50 15 15 1,2 3 217 2,06 2,63 42,58 8,52 4,03 9,37 2,86 1,89 1,72 0
C100x65x18x3,5 100 65 65 18 18 3,5 3 240 6,59 8,39 138,32 27,66 4,03 48 11,83 2,37 2,44 0
C100x65x17x3 100 65 65 17 17 3 3 240 5,67 7,23 120,45 24,09 4,05 41,43 10,13 2,38 2,41 0
C100x65x15x2,5 100 65 65 15 15 2,5 3 240 4,71 6,01 101,35 20,27 4,09 33,95 8,18 2,37 2,35 0
C100x60x18x2 100 60 60 18 18 2 3 240 3,76 4,79 79,36 15,87 4,06 24,67 6,54 2,26 2,23 0
C100x60x17x1,5 100 60 60 17 17 1,5 3 240 2,84 3,61 60,48 12,1 4,09 18,65 4,91 2,27 2,2 0
C100x60x15x1,2 100 60 60 15 15 1,2 3 240 2,25 2,87 48,43 9,69 4,11 14,5 3,75 2,25 2,14 0
C100x60x15x1 100 60 60 15 15 1 3 240 1,89 2,4 40,72 8,14 4,12 12,25 3,17 2,26 2,14 0
C100x50x15x2,5 100 50 50 15 15 2,5 3 212 4,13 5,26 83,52 16,7 3,96 17,8 5,42 1,83 1,72 0
C100x50x15x2 100 50 50 15 15 2 3 212 3,35 4,27 68,4 13,68 3,99 14,76 4,5 1,85 1,72 0
C100x50x15x1,5 100 50 50 15 15 1,5 3 217 2,55 3,25 52,51 10,5 4,01 11,48 3,5 1,88 1,72 0
C100x50x15x1,2 100 50 50 15 15 1,2 3 217 2,06 2,63 42,58 8,52 4,03 9,37 2,86 1,89 1,72 0
Profil mm mm mm mm mm mm mm mm kg/m cm2 lx(cm4) Sx(cm3) rx(cm) ly(cm4) Sy(cm3) ry(cm) ex(cm) ey(cm)
  H A B C1 C2 T Radius ~Açılım Ağırlık Alan Kuvvetli Eksen (x-x) Zayıf Eksen (y-y) Ağırlık Merkezi
    • İstenilen ara ölçülerde de üretim yapılabilmektedir.
    • Çelik cinsi ve yüke göre etkin kesit hesabı yapılması önerilir.
    • Gelen yüke, mesnet durumuna ve çelik cinsine göre etkin atalet, mukavemet ve kesit değerleri değişmektedir.
    • Tüm hesaplamalar ağırlık merkezine göre yapılmıştır.
    • A, B, ve C farklı ölçülerde üretilebilmektedir.
